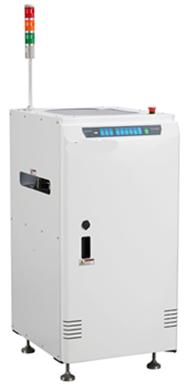

翻板機 BI-350W-2TN
一．設備特點
1、采用LED三色工作指示燈，輕觸式LED薄膜開關面板。
2、主機身采用鈑金折彎焊接而成。
3、采用專用傳送軌道鋁槽設計防止卡板。
4、傳送馬達采用雷賽步進馬達，可正返運輸。
5、翻板機構采用雷賽步進馬達傳動，停位精準平穩。
6、上下兩層皮帶傳送，間距5mm
7、支撐腳采用專用M16膠底腳杯，防震，不易移位。
8、順滑平行的絲桿寬度調節方式。
9、控制系統采用PLC可編程控制器。
|
描述 |

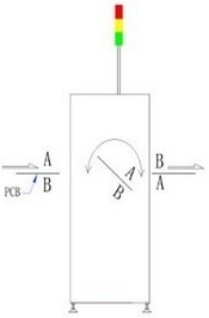

此設備用于翻轉電路板（180度）以滿足雙面加工操作的需要 |
|
電路板尺寸 |
50*50~445*330 |
|
工作高度 |
900±20(std) |
|
循環時間 |
約5秒 |
|
電源及功率 |
AC 110/220V±10V,50/60HZ |
|
機器外形尺寸 |
500(L)*1550（W）*1200（H） |
|
重量(KG) |
120 |
|
壓縮空氣供氣氣壓 |
４－６bar |
|
壓縮空氣流量 |
最大１０升／分鐘 |
|
電路板厚度 |
最小0.4mm厚 |
|
皮帶類型 |
4MM防靜電扁皮帶 |
|
產品重量 |
≤2KG |
|
板厚 |
≤3.5MM |
|
固定邊 |
1-4固定 距離686MM |
|
名稱 |
品名與產地 |
|
ＰＬＣ |
日本松下 |
|
步進馬達 |
青藍 |
|
磁性開關 |
日本SMC |
|
主要?dú)鈩?dòng)件 |
日本SMC |
|
軸承 |
仁本 |
|
柔性電纜 |
易格斯 |
|
電眼 |
日本歐姆龍 |
|
繼電器 |
日本歐姆龍 |
|
開關電源 |
日本歐姆龍 |
