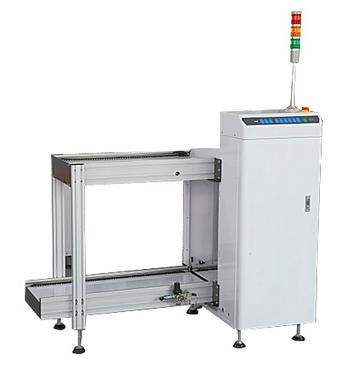

全自動PCB上板機

點擊：3202  發布時間：2016/3/19 19:33:11

標配參數：
采用LED三色工作指示燈，輕觸式LED薄膜開關面板。
主機身采用3030鋁型材連接，Magazine進出輸送部分采用專用特制鋁型材。
穩固的鑄件升降臺保證設備穩定性。
升降采用臺灣進口高性能定速剎車馬達與臺灣TBI全套進口滾珠絲桿配合，性能穩定。
傳送馬達采用臺灣進口定速馬達，性能穩定。
支撐腳采用專用M16膠底腳杯，防震，不易移位。
采用SMC推板氣桿，有防卡板保護裝置。
順滑平行的絲桿寬度調節方式。
控制系統采用自主研發專用工業板卡控制。
兼容的SMEMA接口。

選配模塊：
料框數量： 指定存框數量
導向裝置： 滾筒導向裝置
防護罩： Magazine進出輸送部分加兩側防護罩
操作界面： 觸摸屏
傳動馬達： 品牌自主選配
控制系統： PLC控制
其它配置： 按客戶指定要求增加配置

技術參數：
描述： 此設備用于SMT生產線上電路板的上下板操作
料箱數量： 上：1個  下：2個
料箱更換時間： 約30秒或用戶指定
步距選擇： 10.20.30.40毫米或用戶指定
電源： 交流110伏或220伏；單相
功率： 最大300伏安
氣壓及氣流量： 4-6bar,最多10升/分鐘

特點：
【結構穩固的設計】
【操作方便的輕觸式LED控制界面】
【上下氣動夾能確保料箱的位置準確】
【特殊的氣路設計確保不會推壞PCB板】
【耐磨的電纜，使用壽命長】

規格參數：


操作示意圖：
